Граф модели и пути ошибок

Назначение и ограничения

Граф показывает структуру открытой модели и связи с данными. Это средство обзора: для изменения имени, типа или значения используйте редактор модели. Доступ к графу не расширяет права на запись или источник.

В графовом представлении боковая панель заготовок или данных скрывается, чтобы освободить место. Это ожидаемое поведение, а не потеря источников.

Открыть и осмотреть

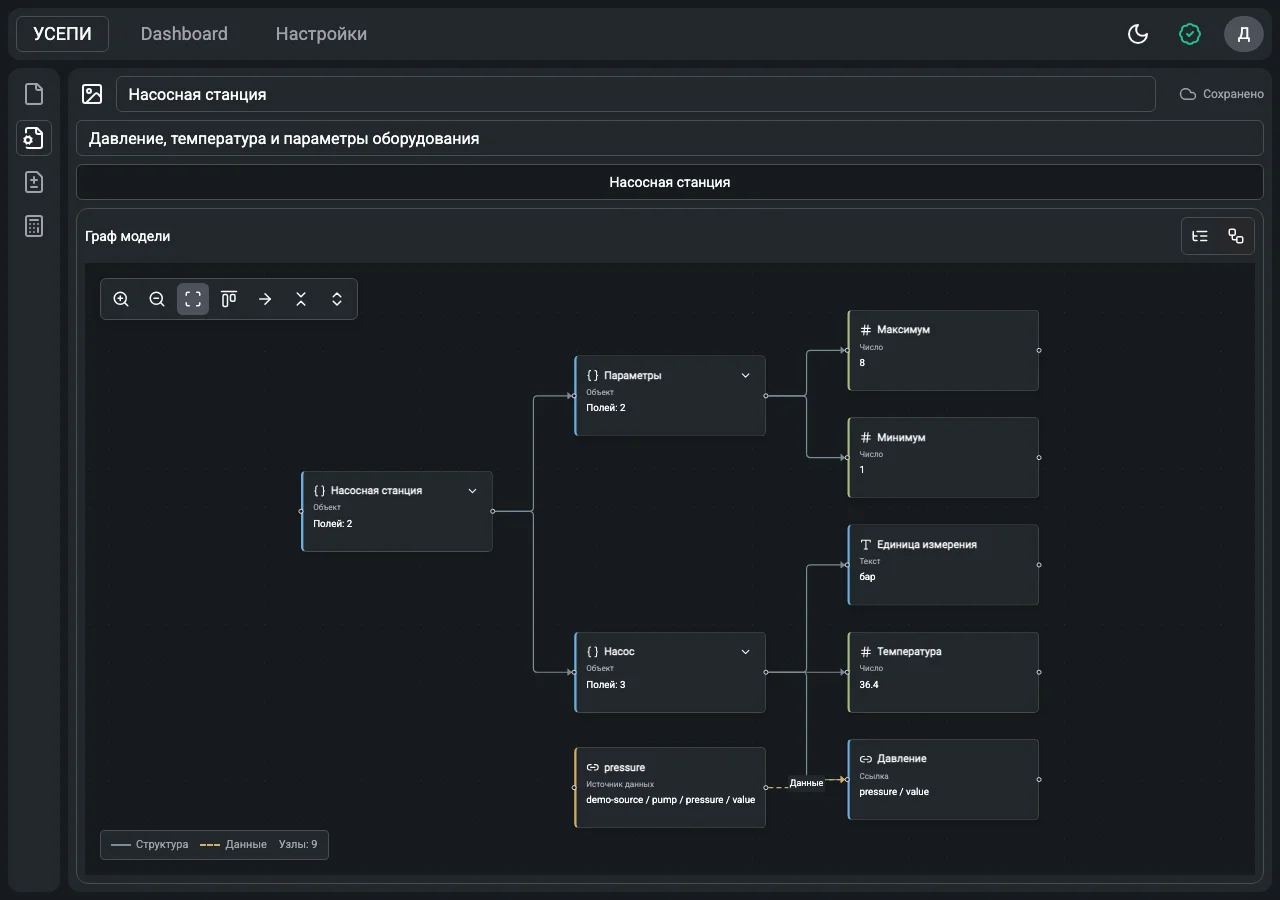

1. Откройте шаблон или устройство и нажмите «Граф модели».
2. Нажмите «Показать весь граф», чтобы увидеть размещённые узлы.
3. Используйте «Приблизить» и «Отдалить» для нужной детализации.
4. Сверяйтесь с легендой: «Структура» описывает вложенность, «Данные» обозначает связи.
5. Для возврата к полям нажмите «Редактор модели».

1

Упорядочить большую модель

1. Нажмите «Выровнять узлы», если текущее расположение неудобно.
2. Переключите «Изменить направление», чтобы читать модель слева направо или сверху вниз.
3. Используйте «Свернуть ветви», затем раскройте интересующую ветвь кнопкой на её узле.
4. Для общего обзора нажмите «Развернуть ветви» и снова подберите масштаб.
5. При надписи «Большая модель: часть узлов скрыта» учитывайте, что граф отображает не все узлы одновременно.

Проследить ошибочную ссылку

1. Найдите красную подсветку проблемной ветви и пройдите по ней к ошибочному полю.
2. Раскрывайте вложенные узлы по мере необходимости.
3. Вернитесь в «Редактор модели». В «Проблемных полях» выберите соответствующий путь.
4. Исправьте привязку в поле и дождитесь сохранения.
5. Откройте граф повторно и проверьте, что ошибка больше не отмечается.

Если граф не открылся

Если модель ещё не загружена, дождитесь загрузки записи. При ошибке представления используйте «Вернуться к модели» и проверьте структуру через форму.

Для большой модели начните со свёрнутых ветвей. Не удаляйте данные только ради упрощения картинки; сначала сохраните запись и экспортируйте её при необходимости.
